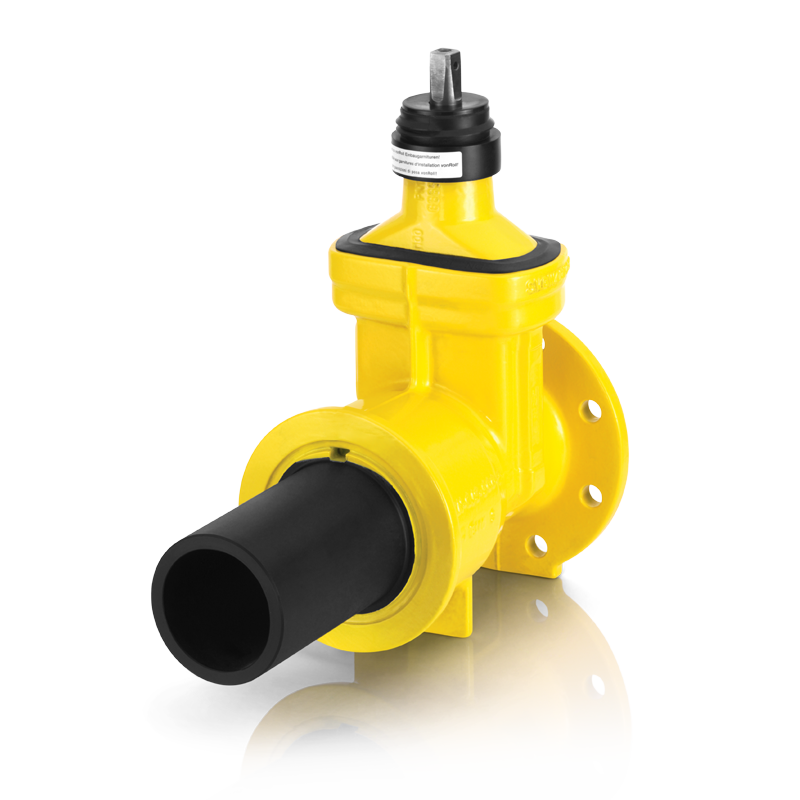

Schieber mit Vollschutz Fig. 5464

Art-Nr. 182150

Schieber mit Vollschutz
Fig. 5464 | PN 5
mit Flansch / Spitzende PE 100

Gas

Für Preisinformationen bitte einloggen.

Technische Angaben
Flanschen gebohrt nach EN 1092-2
Verbindung Oberteil-Gehäuse schraubenlos
PE-Spitzende PE 100 Rohrklasse S5/SDR11
Betriebsdruck
5 bar nach SVGW, Flansche gebohrt PN 10
Prüfungen
Nach DIN EN 13774
Nach DIN 3230, Teil 5, PG 1
Zubehör	Fig.
Einbaugarnitur Teleskop	6895, 8324, 8325, 8348
Einbaugarnitur Universal	6654, 8349
Handrad	8316, 8317
Spindelaufsatz	6662
Spindelverlängerung	9749, 9750
Strassenkappen (siehe Zubehör)
Flanschverbindung verzinkt	2007-10, 2007-16
Flanschverbindung V2A	2008-10, 2008-16
PE-Spitzende S8/SDR17 möglich
Antriebe	A, AA, AB
Montagehinweis
PE-Spitzende als Verbindung an Kunststoff-Rohrleitung. Schubgesichert mittels Elektro-Schweissmuffe oder Spiegelschweissung

^X) Oberteilverbindung geschraubt
